Lijst van draden

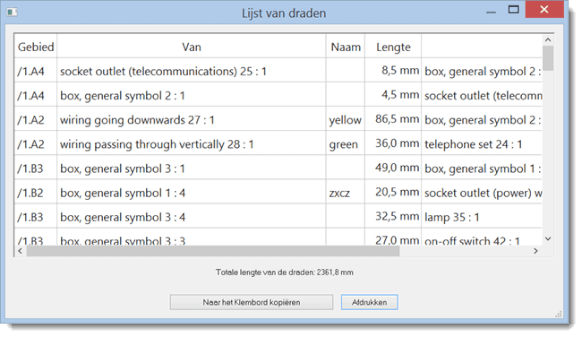

Wilt u weten welke draden welke componenten verbinden? Maak een dradenlijst aan via Uitvoer - Lijst van draden. Elke rij in de tabel toont een draad en de twee componenten die erdoor verbonden zijn (in het formaat component:aansluitpuntnummer).
De lijst van draden verschilt per schematype:
Meerpolig schema: Een verbinding vertegenwoordigt een individuele draad. De lijst bevat een volledig overzicht van alle draden.
Eenpolig schema: Een verbinding komt overeen met een specifieke kabel. De lijst dient als kabeloverzicht.
Hydraulisch schema: Een verbinding vertegenwoordigt een individuele leiding. De lijst bevat alle hydraulische routes in het project.
Vink connecties met dezelfde naam samenvoegen aan om verbindingen met dezelfde naam als een enkele verbinding weer te geven.
Draadattributen
Met draadattributen voegt u extra informatie toe aan individuele draden, zoals de kleur van de draad.
- Klik met de rechtermuisknop in de tabelkop.
- Selecteer
Nieuwe kolomin het menu dat verschijnt. - Kies in het volgende dialoogvenster de optie "aangepast" en voer de variabelenaam in, bijvoorbeeld "kleur".
- Er verschijnt een nieuwe kolom in de dradenlijst. Hier vult u de attribuutwaarden in (bijvoorbeeld een specifieke kleur).
Lengte van de draad
De dradenlijst kan ook de lengte van elke draad tonen.
- Klik met de rechtermuisknop in de kop van de tabel.
- Kies in het menu
Nieuwe kolom. - Kies in het volgende dialoogvenster de variabele
_len(Lengte). - Het programma vult in deze kolom automatisch de lengte van de getekende draad in. Is de schaal van de tekening ingesteld, dan wordt de lengte in werkelijke eenheden weergegeven.
- Wilt u liever een eigen schatting van de lengte invoeren, kies dan
Aangepast, geef een variabelenaam op (bijv.lengte) en bevestig metOK.
💡 Pro-tip: Voeg aan de dradenlijst een kolom "kleur" toe – bij het bedraden van de schakelkast weet u dan precies welke kleur elke draad moet hebben.
