Rapporten

Rapporten geven u een gestructureerd overzicht van de inhoud van de tekening – stuklijst, dradenlijst, kabellijst en meer. Ze bestaan in twee vormen:



Losse rapporten

Ze worden getoond via het menu Uitvoer. Ze zijn ideaal om gegevens in te vullen over symbolen en draden, omdat u tekening en rapport tegelijk ziet. Het object dat u bewerkt (symbool of draad) wordt direct in de tekening gemarkeerd.



Ingevoegde rapporten

Ze worden in het project ingevoegd met de knop (8) in het paneel Pagina's. Ze zijn een vast onderdeel van het project en worden dus altijd samen met de tekeningen afgedrukt. Hetzelfde rapport kunt u meerdere keren invoegen – bijvoorbeeld de symbolenlijst eenmaal gewoon en eenmaal gegroepeerd per type. Na bevestiging wordt het rapport als nieuwe pagina ingevoegd.

Rapporten kunnen een ander papierformaat hebben dan de tekenpagina's. Elk rapport kan een eigen papierrichting hebben.

Het papierformaat voor rapporten instellen:

F12 - Document - Rapporten

De papierrichting voor rapporten instellen:

Dubbelklik in het paneel Pagina's op de pagina om het dialoogvenster te openen en kies het tabblad Oriëntatie.



Kolommen

De kolommen past u aan door met de rechtermuisknop in de kop van de tabel te klikken. Er verschijnt een menu waarmee u:

• een kolom toevoegt of verwijdert (Nieuwe kolom, Kolom verwijderen)
• de uitlijning van de kolom instelt (Links uitlijnen, Gecentreerd uitlijnen, Rechts uitlijnen)
• de variabele van de kolom instelt (Kolominstellingen)

De volgorde van de kolommen wijzigt u door de kolomkop te slepen met de muis. Een klik op de kolomkop sorteert de rijen op die kolom.

Aan elke kolom is een variabele toegewezen. U kunt die wijzigen met het menu-item Kolominstellingen.

Elk rapport bevat enkele vooraf gedefinieerde variabelen. Sommige rapporten (symbolenlijst, dradenlijst en kabellijst) laten kolommen met een eigen variabele toe. Die variabele is tegelijk een attribuut van het symbool of de draad.



Voorbeeld: fabrikant toevoegen

Kies in de symbolenlijst de opdracht Nieuwe kolom. Voer een eigen variabele in, bijvoorbeeld fab, en de kolomnaam Fabrikant. Bevestig met OK. Nu kunt u voor elk item de fabrikant invullen. Elk symbool krijgt het attribuut fab met de ingevoerde waarde.

Knoppen van de rapporten

In het rapportvenster vindt u enkele knoppen:



Kolomsets

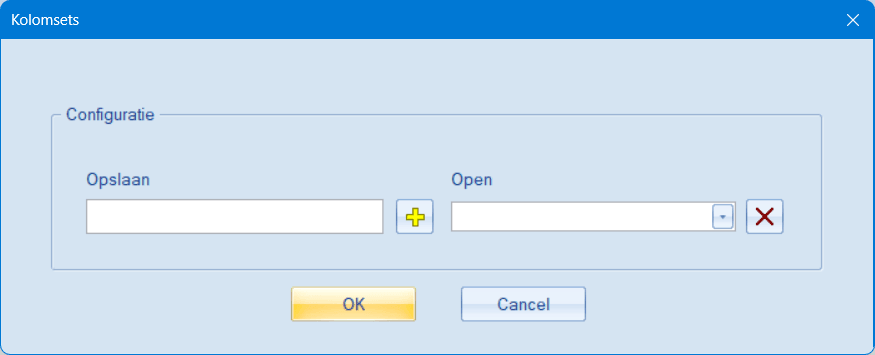

De knop Kolommen opent het dialoogvenster Kolomsets. Daarin slaat u de huidige kolominstelling van het rapport onder een naam op en past u die later met één keuze opnieuw toe. Sets worden voor elk type rapport apart opgeslagen.

Opslaan: Pas eerst de kolommen in het rapport aan (rechtsklik in de kop van de tabel). Open daarna het dialoogvenster, typ een naam voor de set in het veld Opslaan en klik op de knop +. Bestaat er al een set met die naam, dan vraagt het programma of u die wilt overschrijven.

Laden: Kies in de lijst Open de naam van de set en bevestig met OK. De kolommen van het rapport worden volgens de set ingesteld.

Wijzigen: Pas de kolommen in het rapport aan en sla ze onder dezelfde naam op – bevestig het overschrijven.

Verwijderen: Kies in de lijst Open de set, klik op de knop × en bevestig.

De naam van een set moet een geldige bestandsnaam zijn – hij mag de tekens \ / : * ? " < > | niet bevatten.

💡 Pro-tip: Sla kolomconfiguraties op voor verschillende soorten projecten (schakelkast, installatie, zonnepanelen). Bij een nieuw project laadt u dan gewoon de juiste en hoeft u de kolommen niet telkens opnieuw in te stellen.
