Symbolen en Favorieten

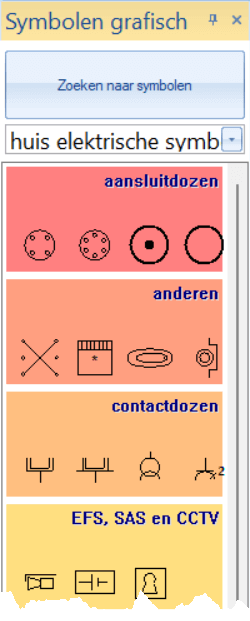

Symboolpaneel

Symboolpaneel

Het "Symbolen"-paneel wordt gebruikt voor het invoegen van symbolen in het schema. Het Symbolenpaneel bevat:

  1. een knop voor snel zoeken naar symbolen op naam
  2. een lijst met hoofdsymboolgroepen
  3. een lijst met subgroepen van de hoofdsymboolgroep

Hoe een symbool in te voegen:

  • Na het klikken op een symboolsubgroep, wordt het symboolpalet voor die subgroep weergegeven.
  • Bovenaan dit palet bevindt zich een schuifregelaar waarmee u de grootte van de symboolvoorbeelden kunt wijzigen.
  • Klik op het gewenste symbool. Het symboolpalet verdwijnt, zodat u het symbool precies in de tekening kunt plaatsen.
  • Als u de rechtermuisknop indrukt, roteert het symbool 90°.
  • Beëindig de symboolinvoeging met de Esc-toets.

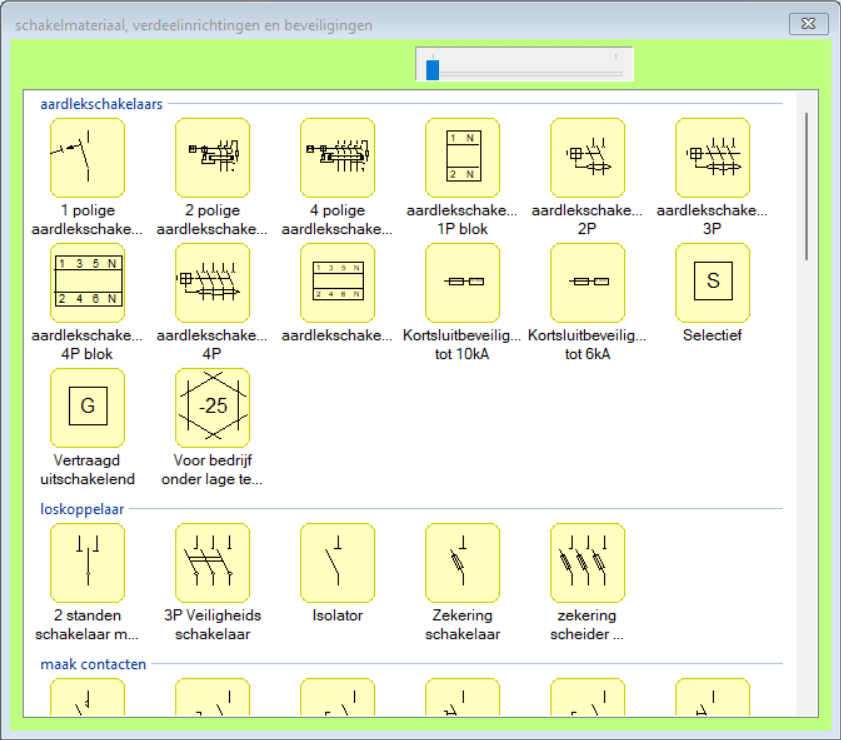

Symboolpalet
Symboolpalet

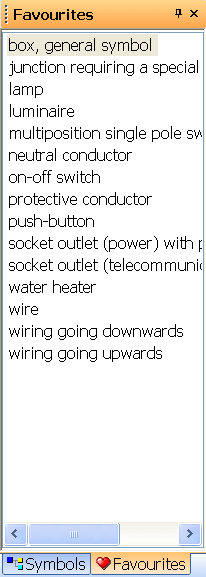

Favorietenpaneel

Het Favorietenpaneel wordt gebruikt voor het invoegen van veelgebruikte schakelsymbolen in schema's.

Favorietenpaneel

Hoe een symbool toe te voegen aan het Favorietenpaneel:

Klik in het grafische symboolpalet of in het dialoogvenster "Symbool zoeken" op een symbool en selecteer het menu-item Toevoegen aan Favorieten.

Hoe een symbool te verwijderen uit het Favorietenpaneel:

Klik op het symbool en druk op de Delete-toets op uw toetsenbord.
